产品三维建模

根据图片或者工艺图纸，对产品进行三维建模，包括部件、五金孔位、槽位等细节。

常用命令

建模成型类命令

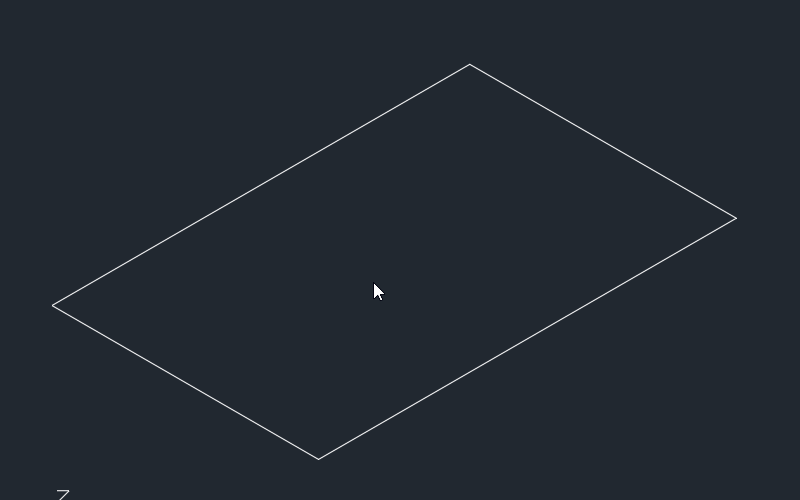

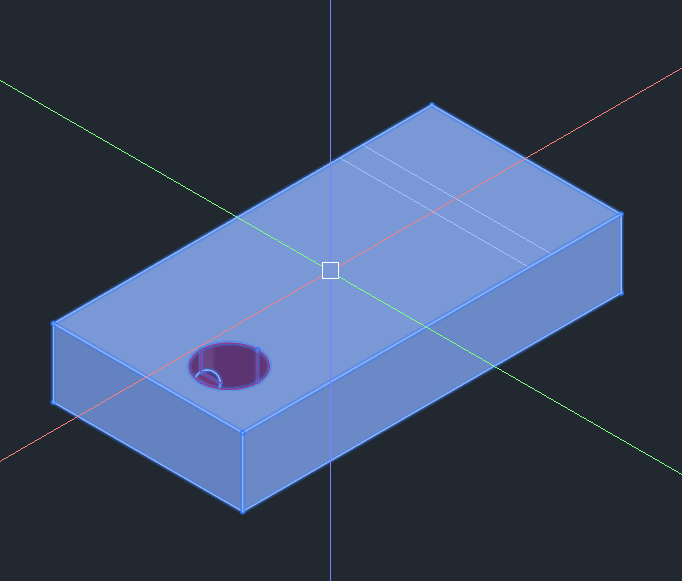

EXT 拉伸成型

主要用于板件、孔、槽等，从二维图形到三维实体的成型。

通常是对封闭的二维图形进行增加厚度的方式来成型的。

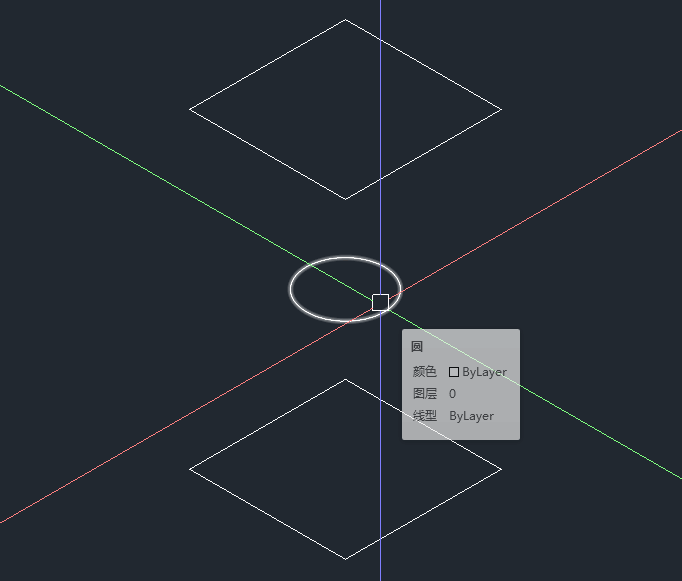

LOFT 放样成型

常用于异形有过度截面的图形

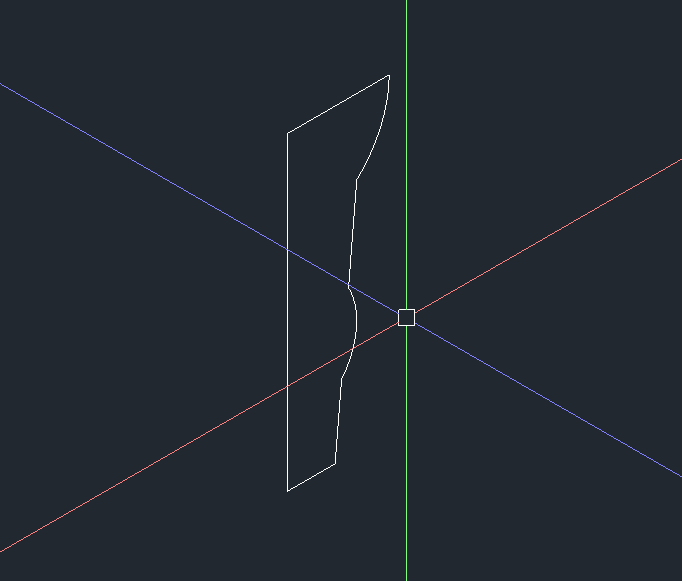

REV 旋转成型

常用于中心对称的脚类

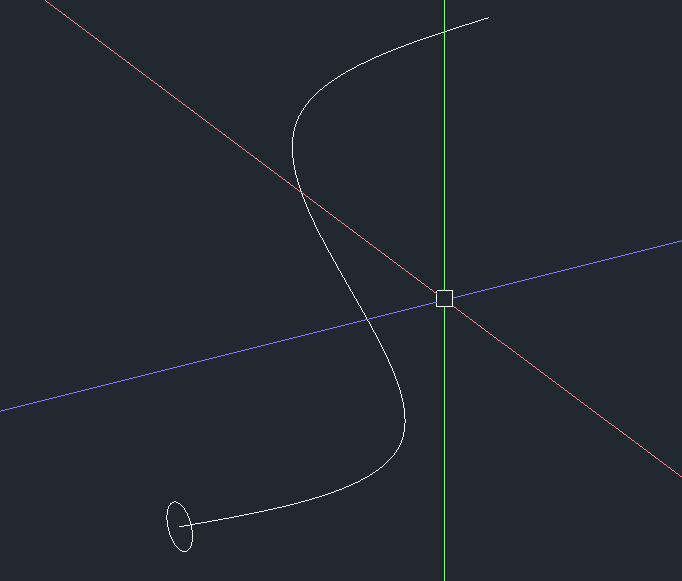

SWEEP扫掠成型

常用于异形槽、线条等

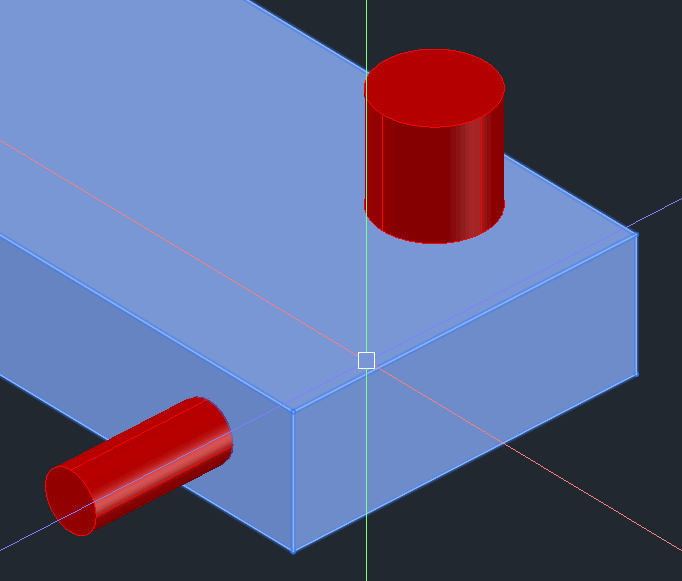

SU 差集命令

常用于在板件上制作孔和槽的特征
